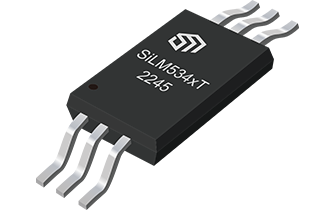

    SiLM534xAT系列
    40V, 1A - 4A 兼容光耦的单通道隔离驱动器
    样片申请
    SiLM534xAT Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SiLM534xAT是单通道兼容光耦的隔离式栅极驱动器产品系列，适用于驱动IGBT、MOSFET。其峰值驱动电流从 1.0A到4.0A以及有不同的UVLO电压。与光耦栅极驱动器相比，其性能和可靠性都得到显著的提升，同时保持了对光耦栅极隔离驱动器管脚的兼容。性能提升包括高共模瞬态抗扰度(CMTI)、低传播延迟和较小的脉宽失真。

    SiLM534xAT的输入级是一个“模拟二极管”，与传统光耦相比，没有老化问题，并具有高可靠性。采用SOP6W-T的封装，爬电距离和空气间隙距离大于8mm。其相对漏电起痕指数(CTI)>400V。SiLM534xAT的高性能和高可靠性使其非常适合用于所有类型的电机驱动器、太阳能逆变器、工业电源和电器等。

    产品特性

    1.0A 到 4.0A 峰值输出电流

    110ns (最大) 传输延迟

    25ns (最大) 器件间延迟匹配

    35ns (最大) 脉宽失真

    150kV/us (最小) 共模瞬态抗扰度 (CMTI)

    30V 输入反向耐压能力

    管脚兼容光耦门极隔离驱动器

    提供 SOP6W-T 封装， 爬电距离和空气间隙距离 >8mm

    驱动器输出电源电压范围：
     - 10V到40V(SiLM5345/6T)
     - 14V到40V(SiLM5340/1/3T)

    工作结温范围, TJ: –40°C  ~  +150°C

    安规认证

    符合 UL 1577 1 分钟的 5kVRMS

    符合 GB4943.1-2022 的 CQC 认证

    符合 DIN EN IEC 60747-17 (VDE 0884-17): 2021-10 认证（待定）

    符合 TUV IEC 61010-1: 2010+A1 和 IEC 62368-1: 2018 的认证

    典型应用图

    产品参数表

    展开过滤器
    Part Number Power Switch Feature Input VCC (V) IOH/IOL(A) Output VCC/VDD (V) Prop. Delay (ns) CMTI (kV/μs) Min. VISO(Vrms) Operating Temp (℃) Package Group Packing/QTY
    SiLM5340ATCR-DGIGBT/MOSFETs--1.0/1.514 ~ 40751505000–40 ~ 125SOP6W-TReel/1000
    SiLM5341ATCR-DGIGBT/MOSFETs--3.0/4.514 ~ 40751505000–40 ~ 125SOP6W-TReel/1000
    SiLM5343ATCR-DGIGBT/MOSFETs--4.0/6.014 ~ 40751505000–40 ~ 125SOP6W-TReel/1000
    SiLM5345ATCR-DGIGBT/MOSFETs--1.0/1.510 ~ 40751505000–40 ~ 125SOP6W-TReel/1000
    SiLM5346ATCR-DGIGBT/MOSFETs--4.0/6.010 ~ 40751505000–40 ~ 125SOP6W-TReel/1000

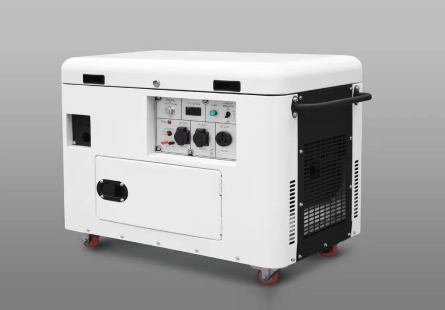

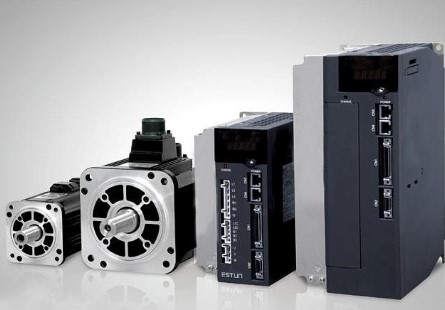

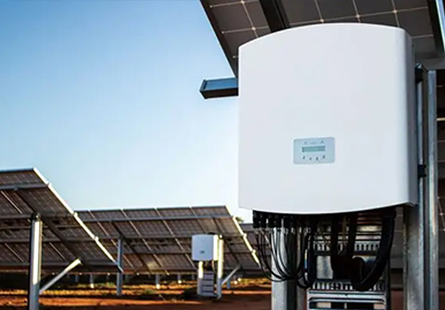

    应用案例
